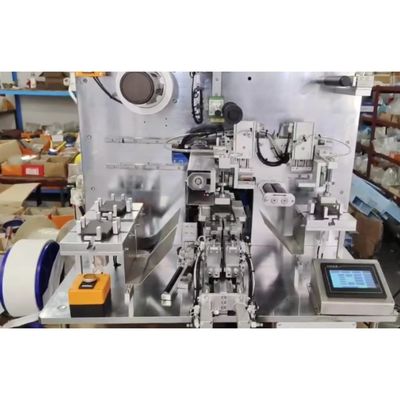

دستگاه انباشته شدن سلول های جیبی شکل Z تجهیزات باتری لیتیوم

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نوع بسته بندی:

باتری جامد

سرعت لمینیت (S/Slice):

2-3 ثانیه / قطعه

دقت انباشته شدن:

≤ ± 0.3 میلی متر

عرض الکترود:

40-90 میلی متر

برجسته کردن:

دستگاه انباشته شدن سلول های جیب شکل Z,دستگاه انباشت سلول های کیسه ای HMI,تجهیزات باتری لیتیوم HMI

HMI pouch cell stacking machine

HMI lithium battery equipment

توضیحات محصول

توضیحات محصولات

* کمربند دیافراگم شکل Z؛ کنترل فعال باز کردن دیافراگم اطمینان از تنش مناسب در طول لایه بندی
فرآیند، تضمین حداقل تغییر شکل دیافراگم در طول طول
* بارگیری دستی، موقعیت دهی خودکار و انباشت چرخه ای صفحات قطبی و دیافراگم ها (نوع صفحه)
* لایه بندی به اتمام رسیده است و سلول های باتری را می توان به صورت دستی با استفاده از یک فکسچر برداشته و چسب می تواند به طور مستقیم
روی لامپ اعمال می شود.
* مجهز به یک ژنراتور خلاء داخلی به عنوان استاندارد، همچنین می تواند به یک خلاء کارخانه از خارج متصل شود؛
* در محدوده ضخامت ورق بندی محلی، تعداد ورق بندی ها را می توان به طور آزاد تنظیم کرد.
* طراحی سه ایستگاه، می تواند به فرآیند انباشت باتری مایع و الکترود های باتری جامد اعمال شود، و
برنامه انباشت را می توان به طور انعطاف پذیر تغییر داد.
* با استفاده از طراحی سازگاری، اندازه باتری می تواند با سفارشی سازی برخی از قالب ها و تنظیم پنجه فشار تنظیم شود،
با محدوده تنظیم بزرگ
* کنترل PLC، عملکرد HMI، آسان برای استفاده و نگهداری؛
* می تواند در یک جعبه دستکش استفاده شود

مشخصات

منبع هوا	0.5-0.8MPa هوا فشرده
عرض الکترود	۴۰ تا ۹۰ میلی متر
طول الکترود	۴۰ تا ۱۰۰ میلی متر
ضخامت انبار	≤ 15 میلی متر

* AC220V تک فاز ± 10٪ (AC110V قابل تنظیم) ، فرکانس 50/60Hz، قدرت 400W؛
* منبع هوا: 0.5-0.8MPa هوا فشرده
* منبع خلاء: درجه خلاء بهتر از -60Kpa است (در فشار اتمسفر استاندارد اندازه گیری می شود، مجهز به یک دستگاه
پمپ خلاء به عنوان استاندارد، یا یک پمپ خلاء خارجی می تواند سفارشی شود).
* روش انباشت: انباشت شکل Z (باتری مایع، غشا در نوع رول) ؛ انباشت حالت جامد (باتری حالت جامد، با
دیافراگم به شکل یک تراشه).
* روش کار: تغذیه دستی، جمع آوری و انباشت خودکار مواد، دستگاه دستی برای گرفتن و چسباندن مواد
سلول های باتری
* ریتم انباشت: 2-3S/قطعه برای الکترود های انباشته شده، 4-6S/قطعه برای لیتیوم فلزی انباشته شده (به استثنای انباشت)
زمان آماده سازی برای هر سلول؛
* دقت انباشت: باتری مایع: ≤ ± 0.3mm (سطح موقعیت نسبی بین الکترودها)
باتری حالت جامد: ≤ ± 0.5mm (سطح موقعیت نسبی بین الکترودها)
* عرض الکترود: 40-90mm
* طول الکترود: 40-100mm (در جهت گوش الکترود، به استثنای اندازه گوش الکترود)
* قالب استاندارد: باتری در حالت مایع (باتری در حالت جامد): طراحی لامپ بر اساس اندازه الکترود باتری
که توسط مشتری ارائه می شود.
* ضخامت انباشت: ≤ 15mm تعداد لایه های انباشته شده را می توان بر اساس ضخامت الکترود تنظیم کرد (در محدوده
از ضخامت محلی انباشته شده)
* طول گوش الکترود: 0-25mm
* اندازه تجهیزات: L790 * W740 * H730mm (بر اساس طراحی واقعی)
* وزن: حدود 200 کیلوگرم
* بخش الکتریکی
* PLC Xinjie/Omron
* ماژول گسترش PLC Xinjie / Omron
* اتصال صفحه لمسی Kunlun
* دریچه الکترومغناطیسی AIRTAC
* سيليندر هواي
