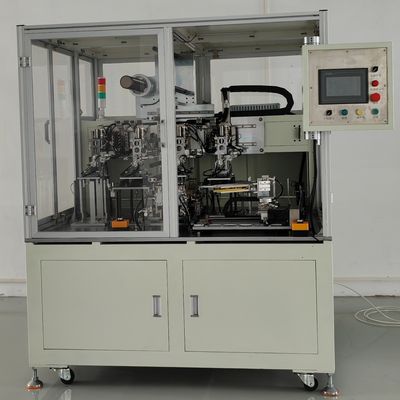

دستگاه خودکار باتری بسته بندی دستگاه مونتاژ سلول های کیسه ای پریزماسی

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

اجزای اصلی:

PLC

نوع بسته بندی:

کیسه / سلول منشوری

درجه گذاری خودکار:

خودکار

ابعاد ((L*W*H):

L790 * W740 * H730mm

سرعت لمینیت (S/Slice):

1.4 ﹋1.7s/pc

دقت انباشته شدن:

≤ ± 0.3 میلی متر

عرض الکترود:

40-90 میلی متر

برجسته کردن:

دستگاه انباشت باتری های پریزماسی,دستگاه بسته بندی باتری با سلول پاکت,تجهیزات مونتاژ سلول های کیسه ای پرزماتیک

Pouch Cell battery stacking machine

Prismastic pouch cell assembly equipment

توضیحات محصول

توضیحات محصولات

باز کردن فعال دیافراگم

از طریق مکانیسم تنش، میز لایه بندی وارد می شود. میز لایه بندی دیافراگم را به عقب و جلو حرکت می دهد تا صفحه قطب را قرار دهد.صفحه های مثبت/منفی اول انباشته می شوند.، و صفحات مثبت و منفی از دو جعبه مواد در سمت چپ با دو مجموعه از مکندهای دستکاری خارج می شوند و سپس پس از موقعیت دقیق روی میز انبار قرار می گیرند؛بعد از اتمام لایه بندی، دیافراگم قطع می شود و سلول باتری توسط دستکاری به موقعیت چسباندن منتقل می شود؛ چسباندن خودکار؛ در عین حال شروع به لامیناسیون خودکار سلول بعدی.

مشخصات

1مشخصات قابل اجرا: طول L120 ̅260، عرض W 80 ̅200mm، ضخامت H 5 ̅25mm

2طول گوش قطبی: Q≤30mm

3سرعت تجهیزات: 1.4 ̅1.7s/pcs

4دقت تراز قطب و دیافراگم: انحراف مرکزی ±0.3mm

5حفاظت از گرد و غبار: جعبه مواد و موقعیت از پیش تعیین شده مجهز به مکانیسم موثر حفاظت از گرد و غبار است.

6قابلیت اطمینان: پین های موقعیت دهی در ماژول های با دقت بالا و اغلب در حال حرکت تجهیزات ثابت می شوند.

7حفاظت از نشت چند قطعه: حفاظت از تشخیص نشت؛ مکانیسم ضد چند قطعه؛ مکانیسم تشخیص چند قطعه، به طور موثر از چندین قطعه در سلول جلوگیری می کند.

8. تشخیص زاویه از دست رفته از گوش قطب جلوگیری از قطب از سقوط به سلول، مانند گوش قطب کشیدن و زاویه از دست رفته

خط مونتاژ سلول های کیسه ای:
