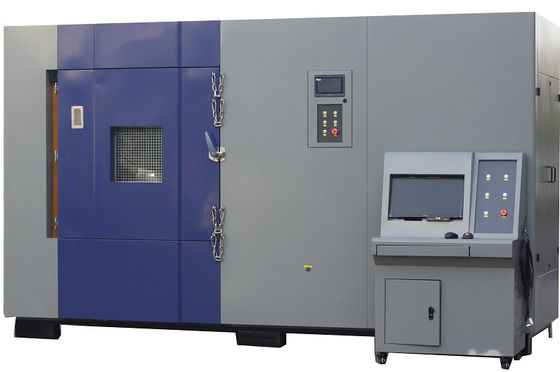

دستگاه آزمایش سوزن فشار دهنده با باتری

پارامترهای فنی اصلی:

.1 حجم موثر 5000 لیتر

.3 ابعاد داخلی منطقه آزمایش W ((عرض) 2500mm*H ((ارتفاع) 1000mm *D ((عمق) 2000mm

.4 ابعاد بیرونی W ((عرض) 3860 mm*H ((ارتفاع) 2300 mm*D ((عمق) 2230 mm (افقی)

نکات: اندازه لطفاً با تایید طراحی نهایی مطابقت داشته باشید سه دیدگاه غالب هستند!

5- نمایش قدرت حسگر فشار با دقت بالا و نمایش از طریق صفحه نمایش کامپیوتر

6 حالت کنترل کنترل کامپیوتری، کنترل از راه دور سیم، می تواند به طور موثر حفاظت از ایمنی تست کنندگان

7 متغیرهای کنترل PLC و کامپیوتر می توانند به طور جداگانه کنترل و نمایش داده شوند. فشار، ضربه، ولتاژ کل یا ولتاژ واحد می توانند به عنوان متغیرهای کنترل به تنهایی یا در ترکیب استفاده شوند.و آزمایش متوقف خواهد شد زمانی که هر شرایط به مقدار تنظیم شده می رسد.8 دوربین های سیستم دوربین های نظارتی دارای آتش، ضد شعله، مقاومت در برابر دمای بالا هستند. سپر ضد انفجار قابل تعویض است و با 2 قطعات جایگزین عرضه می شود

.9 کنترل از راه دور تنظیم تمام پارامترهای کنترل، جمع آوری داده ها و ضبط ویدیویی سیستم نظارت می تواند توسط یک کامپیوتر m دور از دستگاه کار کند

.10 دقت وضوح دمای 0.1°C، ولتاژ 1mv

.11 پشتوانه ی پلتفرم با ظرفیت 1 TB

.12 حالت هیدرولیک

.13 فرکانس جمع آوری اطلاعات: 50 بار در ثانیه

.14 حداکثر ضربه: ضربه: 600 میلی متر، دقت کنترل 1 میلی متر

.15 حالت انتقال سیگنال RS 232 پورت سریالی یا USB2.0 پورت سریالی انتقال سرعت بالا

.16 سیستم نمونه گیری دیجیتال 2 ولتاژ 0-60 ولت، دقت 0.1%

دمای دو طرفه 0-800°C، دقت 0.5 °C

.17 سرعت اکستروژن 1~400mm/min (قابل تنظیم)

.18 نمایشگر دیجیتالی نیروی نفوذ قابل تنظیم است، دقت 0.1% است

.19 Extrusion jig arc extrusion disc (radius 7 mm) ، می تواند به طور مداوم پر کردن تغییر شکل چند لایه ای را به دست آورد

.20 کانال جمع آوری ولتاژ اصلی کانال 1

.21 محدوده آزمایش دمای 0 ~ 800°C

.22 دقت ولتاژ و دمای ±1%fs

.23 کنترل فشار کنترل شیر سرو

.24 محدوده فشار 1KN - 200KN کنترل هیدرولیک

.25 دقت فشار ≤±0.5٪ (FSR)

.26 دقت کنترل فشار ±1٪

.27 سرعت اکستروژن 1 ~ 600mm/S ((قابل تنظیم)

.28 وضوح جابجایی 0.01mm

.29 دقت کنترل جابجایی ± 1٪

.30 دقت نمایش ولتاژ ± 0.2% FSR

.31 فشار را برای 0 تا 9999 ثانیه نگه دارید

.32 تغییر شکل اکستروژن 0 ~ 100% تنظیم پارچه چند چرخ دنده ای ، می تواند به طور مداوم بار تغییر شکل اکستروژن چند لایه ای را به دست آورد

.33 فرکانس جمع آوری 100 هرتز

.34 سوزن فولادی استاندارد Phi 2mm - Phi 8mm سوزن فولادی مقاوم در برابر دمای بالا هر 2، طول 100MM، یا با توجه به نیازهای کاربر سفارشی

.35 نوک سوزن 200 میلی متر از قسمت پایین هواپیما باتری فاصله دارد

.36 سرعت طب سوزنی با سرعت 1-80mm / s، از جهت عمودی به صفحه باتری از طریق

.37 نيروي نفوذي 250 کيلوگرم

.38 مسافرت 500 میلی متر یا با قرار ملاقات

.39 حالت قفل کردن قفل کردن دستی

توضیحات کوتاه

اکسترودر باتری پکیج قدرت برای شبیه سازی وضعیت فشرده شدن باتری در طول استفاده، حمل و نقل و ذخیره باتری پکیج قدرت یا سیستم ها، سلول های باتری،یا ماژول های باتریاین سیستم به صورت مصنوعی موقعیت های مختلفی را نشان می دهد که باتری ممکن است در معرض نیروهای خارجی قوی قرار گیرد و برای ارزیابی عملکرد ایمنی باتری استفاده می شود.دستگاه می تواند کاملاً ایمنی شخصی را تضمین کند و در صورت آتش سوزی باتری یا انفجار در طول آزمایش به محیط آزمایش آسیب نرساندداده های آزمایش در زمان واقعی (مانند ولتاژ باتری، حداکثر دمای سطح باتری،داده های ویدئویی فشار برای قضاوت نتایج تجربی) باید برای تعیین اینکه باتری نباید روشن شود استفاده شود.، بعد از اتمام آزمایش منفجر می شوند یا دود می کنند. این همچنین یک تجهیزات آزمایشی ضروری برای تولید کنندگان باتری و موسسات تحقیقاتی است.

جلیقه های سیم تمام با لوله های ضد آتش فلزی پوشانده شده اند، به طور موثر از پدیده آزمایش باتری جلوگیری می کنند.
چراغ های روشنایی را نصب کنید تا وضعیت داخل استودیو را از بیرون به وضوح ببینید.
نصب حفره های آزمایش و دریچه های تزریق هوا، با دریچه های تزریق هوا و فن های اگزوز، به طور موثرتر گاز اگزوز آزمایش و فشار هوا را به سرعت از بین می برد.سوراخ های آزمایش برای آزمایش کننده ها طراحی شده اند تا دمای یا فشار هوا را در فضای آزمایش تشخیص دهند.;
قسمت کنترل و اتاق آزمایش از هم جدا شده و می توانند در فاصله ۱-۲ متر کار کنند، با توجه به اقدامات ایمنی خاص

روش های آزمایش فعلی برای باتری های فردی

--- جهت فشرده سازی: فشار عمودی به جهت صفحه باتری اعمال می شود.
--- شکل صفحه فشرده سازی: یک بدن نیمه استوانه ای با شعاع 75 میلی متر، که طول آن (L) بیشتر از اندازه باتری فشرده است.
---سرعت فشار: (5 ± 1) mm/s
--- درجه فشرده سازی: فشرده سازی را پس از رسیدن ولتاژ به 0V یا تغییر شکل به 30٪ یا رسیدن نیروی فشرده سازی به 200kN متوقف کنید (هر کدام از آنها زودتر به دست می آید).
برای 1 ساعت مشاهده کنید.

روش آزمایش برای ماژول باتری

--- جهت فشرده سازی: جهت ای که در آن ماژول باتری بیشتر در معرض فشرده سازی در طرح کلی وسیله نقلیه است یکسان است.اگر جهت حساس ترین برای فشرده سازی در دسترس نیستفشار عمودی به جهت قرار دادن باتری های جداگانه اعمال می شود.
---سرعت فشار: (5 ± 1) mm/s
--- شکل صفحه فشرده سازی: یک بدن نیمه استوانه ای با شعاع 75 میلی متر، که طول آن (L) بیشتر از اندازه باتری فشرده شده است اما بیش از 1 متر نیست.
--- درجه فشرده سازی: هنگامی که تغییر شکل ماژول باتری به 30٪ برسد یا نیروی فشرده سازی به 1000 برابر وزن باتری یا بالاترین مقدار از مقادیر ذکر شده در جدول 1 برسد،10 دقیقه نگه دارید و 1 ساعت مشاهده کنید
