تجهیزات تولید بسته بندی باتری سلول پرزماتیک

پارامترها

زمان چرخه سلول باتری: ≤ 8PPM
سرعت ماژول: 27JPH
زمان چرخه PACK: 6.3 JPH
کل قدرت ≤ 45KW
میزان استفاده از تجهیزات>90٪
نرخ تولید اولین بار خط تولید ≥ 99٪ است. نرخ تولید ثانویه ≥ 99.5٪

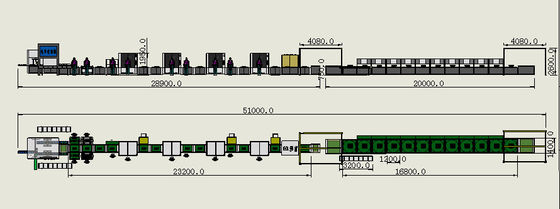

ابعاد تجهیزات L51000 * W4000 * H2600 (ملی متر)
MTBF>12H، یک خطا تک که بیش از 10 دقیقه طول بکشد، قطع شده است.
نرخ خرابی خط تولید ≤ 2٪، زمان خرابی/زمان کار خط تولید، عملکرد تجمعی خط تولید؛ زمان خرابی 30 روز تجمع
مدت عمر تجهیزات 10 سال است (تولید کننده تجهیزات باید در مدت زمان فوق پشتیبانی فنی مربوطه را برای تجهیزات ارائه دهد)
زمان تغییر <8 ساعت
انتظار می رود بخش ماژول پیکربندی دستی دارای 8 نفر و 2 پرسنل تلفن همراه باشد
انتظار می رود که بخش PACK دارای 10 نفر و 2 کارمند متحرک باشد.
دمای محیط 5 °C -35 °C
فشار منبع گاز 0.5-0.6Mpa
ولتاژ منبع برق 220V-380V-50Hz/60Hz
نسبت ناحیه حمل ≥ 800kg/M2
نوع زمین گیری: نوع زمین گیری مستقیم
محیط نصب مسطح و بدون لرزش و ضربه است.

معرفی محصول:
خط تولید سفارشی عمدتاً برای تکمیل عملکردهای مونتاژ ، آزمایش و جوش ماژول های PACK خنک شده با هوا و خنک شده با مایع برای سلول های ذخیره انرژی پوسته مربع استفاده می شود.این خط نیمه اتوماتیک شامل خودکار بالا و پایین reflow از سینی های خالی: (reserved robot feeding)/cell scanning code/voltage internal resistance cell thickness automatic sorting/(reserved cell AB surface plasma cleaning and glue coating station)/chassis feeding film auxiliary line/manual stacking into the box/automatic extrusion manual fixation/manual barcode scanning module binding/automatic polarity detection/automatic pole cleaning/manual placement of guide vanes/laser automatic welding/manual visual inspection of welding effect and cleaning/automatic total pressure internal resistance testing/EOL testing (optional)/gantry crane turning line/manual PACK assembly line Composed of workstations such as gantry crane offline.
