پاکت سلول سقف بسته بندی جانبی گاز زدایی و پیش بسته بندی سه در یک دستگاه

معرفي کن:

این دستگاه به طور عمده سه عملکرد دارد: مهر و موم سمت بالا، بسته بندی اولیه و تخلیه گاز در خلاء برای باتری لیتیوم سلول کیسه ای.این دستگاه از طریق طبقه بندی رابط نمایش به دقت کنترل بسته بندی سمت بالا، پیش بسته بندی، خلاء استاتیک سه عملکرد. آن را از مهر گرمایش، جعبه پمپ خلاء و قطعه مهر گرمایی پنوماتیک که به طور خودکار تکمیل بسته بندی سمت بالا،پیش بسته بندی و خلاء ایستاده گاز زدایی سه عملکرد سلول کیسه باتری.

ویژگی های اصلی:

* سر از مواد مس ساخته شده است، اثر انتقال گرما خوب، صرفه جویی در مصرف برق، بهبود بهره وری کار، صرفه جویی در انرژی نسبت به محصولات مشابه؛

* فشار سر بالا و پایین می تواند توسط تنظیم کننده فشار تنظیم شود تا به نیازهای پارامترهای فرآیند مختلف برسد.

* سر بالا و پایین توسط سیلندر از طریق دو دستی راهنمای خطی رانده می شود و حرکت بالا و پایین انعطاف پذیر است.و راهنمای دقیق برای اطمینان از موازی بودن محصول پس از بسته بندی لبه;

* تغییرات حفره را می توان در هنگام کار از طریق پنجره چشم انداز مشاهده کرد.

* حفره پوشش توسط سیلندر رانده می شود، توسط آستین راهنمای چرخش هدایت می شود، حرکت انعطاف پذیر بالا و پایین، هدایت دقیق برای اطمینان از الزامات مهر و موم محصول؛

* می تواند به مشخصات مختلف باتری های محصول اعمال شود و تنظیم ساده و راحت است؛

* طراحی تقسیم ماشین اصلی و جعبه کنترل، به طوری که ماشین می تواند در کار جعبه دستکش قرار گیرد، همچنین می تواند در کار خط مونتاژ قرار گیرد؛

* آسان برای استفاده، ظاهر زیبا، اندازه کوچک، وزن سبک.

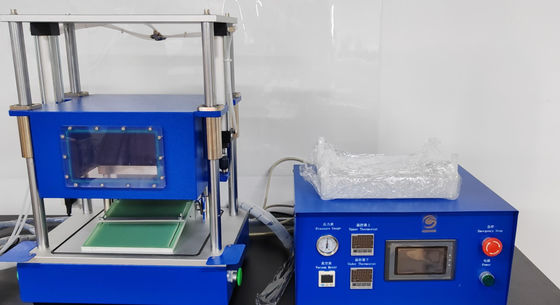

عکس برای مرجع:

پارامترهای فنی:

* کنترل خودکار صفحه لمسی PLC؛

* حفره از آلیاژ آلومینیوم ساخته شده است، مقاومت در برابر خوردگی، ساختار جامد؛

* درجه خلاء قابل تنظیم تا -95Kpa (پمپ خلاء خود خریدار)

* دمای سر: دمای اتاق ~ 250°C، دمای تنظیم پذیر

* دقت کنترل دمای: ±2°C

* فشار مهر گرمایی: 0 ~ 7Kg / cm2 تنظیم پذیر؛

* زمان مهر و موم گرما: 0 ~ 99 ثانیه قابل تنظیم

* عرض لبه: 5±0.4mm (بر اساس الزامات مشتری)

* حداکثر اندازه لبه: 200mm

* حداکثر محدوده تخلیه باتری طول 200، عرض 160mm (شامل جیب گاز)

* محدوده ضخامت مهر: 60 ~ 300um؛

* دقت ضخامت مهر و موم (ملی متر): هر دو نقطه تفاوت ضخامت بسته <15um؛

* مصرف گاز: حدود 0.2 لیتر گاز فشرده / یک بار در هر مهر

* سرعت کار با فشار هوا: ≥180 بار / ساعت

* قدرت: 300 وات لوله گرمایش، مصرف انرژی گرمایش حدود 0.6KW؛

* منبع برق: 220V/50Hz

* منبع هوا فشرده: 0.5 ~ 0.8Mpa؛ هنگامی که در جعبه دستکش استفاده می شود، منبع قدرت سیلندر باید با گاز کاری مورد استفاده در جعبه دستکش سازگار باشد.

ابعاد تجهیزات:

* اندازه کلی: بخش کاری: 470mm * 485mm * 435mm

جعبه کنترل: 420mm * 325mm * 225mm

* وزن: حدود 50 کيلوگرم

ترکیب تجهیزات:

این ماشین شامل قسمت های زیر است:

1بخش مکانیکی: مکانیسم قالب پایین، مکانیسم اتاق خلاء، مکانیسم محرک، مکانیسم راهنما، مکانیسم پایه، بخش کنترل جعبه الکتریکی و غیره.

2قطعات الکتریکی: قطعات پنوماتیک، رله های حالت جامد، شیر های سولینوئید، سوئیچ های فوتو الکتریکی و غیره

3 اجزای اصلی:

سیلندر: AIRTAC

لوله: کیفیت بالا داخلی NSK

ترموستات: Omron (از ژاپن وارد شده)

رله زمان: Omron/ کیفیت داخلی

رله ي ميانگين: Omron ( واردات از ژاپن)

روش های نگهداری و احتیاط:

1. تخته های بالا و پایین و اتاق خلاء را اغلب پاک کنید تا تمیز باشد.

2. بخش های متحرک تابلو را روان کنید تا حرکت صاف باشد.

3اگر برای مدت طولانی استفاده نشود، سطح قطعات متحرک مکانیسم را تمیز کنید و سطح را با روغن ضد زنگ پاشید.

4به طور منظم پیچ ها، مغز ها، پین ها و سایر تثبیت کننده ها را در قسمت های مختلف ماشین بررسی کنید تا از گشایش و جلوگیری از حوادث کیفیت ماشین و حوادث شخصی جلوگیری شود.

روش های عملیاتی ایمن:

1دست ها یا سایر قسمت های خود را به داخل اتاق خلاء، قسمت های متحرک دستی راهنمای توپ، یا منطقه خطرناک در طول کار، که ممکن است منجر به آسیب شخصی شود.اجازه ندهید که دو نفر یا بیشتر از آن برای جلوگیری از آسیب تصادفی از دستگاه استفاده کنند..

توجه: با دستگاه حفاظت الکتریکی، پوشش ایمنی، به طوری که بخش های متحرک در داخل پوشش محافظ، برای اطمینان از ایمنی شخصی.

2تکنسین های خارجی و پرسنل تعیین شده نمیتوانند به صورت خودسر تجهیزات را جدا کنند.

3بدون اجازه قطعات مدار را جدا نکنید.
