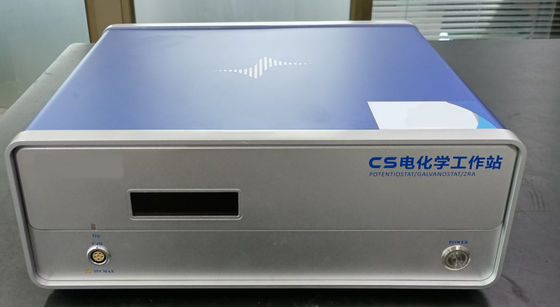

ایستگاه کار الکتروشیمی برای آزمایشگاه باتری

پتانسیل ثابت محدوده کنترل پتانسیل: ±10V

محدوده کنترل جریان ثابت: ±2.0A

دقت کنترل پتانسیل: 0.1% × خواندن مقیاس کامل ±1mV

دقت کنترل جریان: 0.1٪ × خواندن مقیاس کامل

رزولوشن پتانسیل: 10V ((> 100Hz) ، 3V ((< 10Hz)

حساسیت به جریان: 1pA

زمان افزایش پتانسیل: <1S(<10mA) ، <10S(<2A)

موانع ورودی الکترود مرجع: 1012 در 20pF

محدوده جریان: 2nA ~ 2A، در مجموع 10 توقف

فشار مخزن: ±21V

حداکثر جریان خروجی: 2.0A

سرعت اسکن CV و LSV: 0.001mV ~ 10000V/s

پهنای پالس CA و CC: 0.0001 ~ 65000s

افزایش جریان اسکن: 1mA@1A / mS

افزایش پتانسیل در طول اسکن پتانسیل: 0.076MV-@1V / mS

فرکانس SWV: 0.001 ~ 100KHz

عرض پالس DPV و NPV: 0.0001 ~ 1000s

جمع آوری داده های AD: 16bit@3.6MHz، 20bit@1KHz

رزولوشن DA: 16bit، زمان ساخت: 1S

حداقل افزایش پتانسیل CV: 0.020mV

فرکانس IMP: 10Hz ~ 1MHz

فیلتر کم عبور: 8 بخش قابل برنامه ریزی

محدوده جریان و پتانسیل: تنظیم خودکار

حالت ارتباط رابط: USB20

2شاخص عملکرد مقاومت الکتروشیمی

ژنراتور سيگنال:

پاسخ فرکانسی: 10Hz ~ 1MHz

دقت فرکانس: 0.005٪

دامنه سیگنال AC: 1mV ~ 2500mV

رزولوشن سیگنال: 0.1mV RMS

تعصب دی سی: -10 ~ +10V

مقاومت خروجی DDS: 50

شکل موج: موج سینوس، موج مثلث، موج مربع

تحریف موج سینوس: <1%

حالت اسکن: لوگاریتم/خطی، افزایش/کمی

تحلیلگر سیگنال:

حداقل زمان ادغام: 10mS یا حداکثر زمان چرخه

حداکثر زمان ادغام: 106 چرخه یا 105 ثانیه

تاخیر زمان اندازه گیری: 0 ~ 105 ثانیه

جبران جبران Dc:

محدوده جبران پتانسیل خودکار: -10V ~ +10V

محدوده جبران جریان: -1A ~ + 1A

تنظیم پهنای باند:

تنظیمات اتوماتیک یا دستی، مجموعا 8 سطح می تواند تنظیم شود

2شاخص عملکرد مقاومت الکتروشیمی

ژنراتور سيگنال:

پاسخ فرکانسی: 10Hz ~ 1MHz

دقت فرکانس: 0.005٪

دامنه سیگنال AC: 1mV ~ 2500mV

رزولوشن سیگنال: 0.1mV RMS

تعصب دی سی: -10 ~ +10V

مقاومت خروجی DDS: 50

شکل موج: موج سینوس، موج مثلث، موج مربع

تحریف موج سینوس: <1%

حالت اسکن: لوگاریتم/خطی، افزایش/کمی

تحلیلگر سیگنال:

حداقل زمان ادغام: 10mS یا حداکثر زمان چرخه

حداکثر زمان ادغام: 106 چرخه یا 105 ثانیه

تاخیر زمان اندازه گیری: 0 ~ 105 ثانیه

جبران جبران Dc:

محدوده جبران پتانسیل خودکار: -10V ~ +10V

محدوده جبران جریان: -1A ~ + 1A

تنظیم پهنای باند:

تنظیمات اتوماتیک یا دستی، مجموعا 8 سطح می تواند تنظیم شود

3عملکردهای اصلی نرم افزار اندازه گیری و کنترل

قطبی شدن حالت ثابت: اندازه گیری پتانسیل مدار باز (OCP) ، قطبی شدن پتانسیل ثابت (کرب I-t) ، قطبی شدن جریان ثابت، اسکن پتانسیل پویا (کرب TAFEL)اسکن جریان پویا (DGP)، مرحله اسکن بالقوه

قطب بندی گذرا: موج گام بالقوه ثابت، موج گام جریان ثابت، گام بالقوه ثابت (VSTEP) ، گام جریان ثابت

تجزیه و تحلیل زمان بندی: کرونوپوتسیومتری (CP) ، کرونوگالوانومتری (CA) ، کرونوگالوانومتری (CC)

ولتامتری: ولتامتری خطی (LSV) #، ولتامتری چرخه ای خطی (CV) ، ولتامتری چرخه ای مرحله ای (SCV) #، مربع

ولتامتری موج (SWV) #، ولتامتری پالس تفاوتی (DPV) #، ولتامتری پالس متعارف (NPV) #، تفاوت متعارف

ولتامتری پالس تقسیم شده (DNPV) #، تشخیص جریان پالس تفاوتی (DPA) ، تشخیص جریان پالس دوگانه تفاوتی (DDPA)

روش تشخیص جریان سه پالس (TPA) ، روش تشخیص جریان پالس یکپارچه (IPAD) ، ولتاژ سنجی AC (ACV)

ولتامتری AC هارمونیک دوم (SHACV) ، ولتامتری AC تبدیل فوریه (FTACV) (روش # شامل فاز است)

روش ولتامتری محلول)

مقاومت AC: مقاومت الکتروشیمی (EIS) ~ اسکن فرکانس، مقاومت الکتروشیمی (EIS) ~ اسکن زمان، مقاومت الکتروشیمی (EIS) ~

اسکن پتانسیل (موج Mot-Schottky) ، آزمایش مقاومت جریان ثابت

آزمایش شارژ و تخلیه: شارژ و تخلیه باتری، شارژ و تخلیه جریان ثابت، شارژ و تخلیه پتانسیل ثابت، تیتراسیون متناوب جریان ثابت GITTپتانسیل ثابت متناوب

تیتراژ PITT

اندازه گیری های گسترده: سر و صدای الکتروشیمیایی (EN) ، اندازه گیری خوردگی گالوانک (ZRA) ، انحلال / رسوب الکتروشیمیایی، کولوم بالقوه الکترولیز کنترل شده

روش (BE) ، اندازه گیری مقاومت محلول، منحنی قطبی شدن چرخه ای.
